Caméra fibre optique : choisir et utiliser un endoscope d’inspection

Caméra fibre optique en bref

Une caméra fibre optique est un endoscope d’inspection miniaturisé qui se glisse dans des espaces exigus pour détecter fissures, fuites ou obstructions. Le point pratique : le diamètre de tête fait tout, de 6 mm pour les cavités très étroites à 9 mm pour un usage courant, et le budget démarre autour de 42 € TTC.

Une caméra fibre optique désigne un endoscope d’inspection miniaturisé qui se glisse dans les cavités les plus étroites. Plombiers, mécaniciens et techniciens télécom s’en servent pour repérer fissures, fuites et obstructions, tout comme on peut utiliser des toilettes sèches à la maison pour une approche écologique. Ce sujet mérite qu’on s’y arrête, car le diamètre de tête et le budget pèsent lourd dans le résultat final.

Qu’est-ce qu’une caméra endoscopique à fibre optique ?

Une caméra endoscopique, également appelée endoscope professionnel, est une caméra miniaturisée employée dans de nombreux domaines. Elle sert d’abord à contrôler l’état d’une machine, puis à détecter des anomalies dans des installations. Elle reste l’outil idéal en maintenance ou pour la recherche de défauts.

Selon RMS Contrôle (rms-contrôle.com), à la différence des fibroscopes ou des endoscopes en fibres optiques, ces appareils embarquent un enregistreur numérique photo et vidéo. Ce dispositif autorise le visionnage des images, puis la rédaction d’un rapport après intervention. Sur certains modèles, un zoom offre un visuel plus net d’une anomalie repérée.

Le matériel Microflex de RMS Contrôle annonce un éclairage LED adaptable, une profondeur de champ réglable de 1 mm à l’infini, une coque résistant aux chocs et aux rayures et une restitution possible sur écran externe. La direction de visée à 0° complète l’ensemble.

La transmission des images peut aussi passer par une liaison USB vers un smartphone ou une tablette Android, avec une application gratuite. Cette caméra fibre optique reste donc légère. Une caméra fibre optique de ce type se glisse dans des espaces exigus avec une grande simplicité.

Dans quels secteurs et pour quels usages professionnels ?

La caméra endoscopique s’adresse d’abord aux plombiers pour l’inspection des canalisations, aux agents du BTP, ainsi qu’aux métiers de la sécurité, des douanes, de la mécanique automobile et aéronautique. Les applications citées par AGM-TEC couvrent les conteneurs, les réservoirs, les structures en béton, les tuyaux, les moteurs et turbines, les boîtes de vitesses, les conduits de cheminées et les soudures. Les distributeurs ajoutent les réseaux d’assainissement, le chauffage-ventilation-climatisation, la plomberie, la mécanique, les murs et les datacenters.

Chez RMS Contrôle, l’endoscope Microflex intervient en maintenance de précision. Il inspecte notamment le circuit de refroidissement d’une aube de turbine, qui n’offre qu’un passage de 0,5 mm. Ce niveau de finesse explique son emploi pour détecter fissures, fuites, obstructions et défauts d’assemblage avant qu’ils ne s’aggravent.

Ces appareils ne demandent aucune formation spécifique. Légers, ils se transportent dans une mallette et s’utilisent sur le terrain comme en atelier. Une caméra adaptable, ou caméra adaptable selon les catalogues, se courbe pour épouser les cavités les plus tordues.

Le choix dépend de la mission. Les modèles à perche télescopique visent l’inspection en hauteur, faux plafonds et cuves. Les endoscopes à câble souple ciblent la pénétration linéaire dans des fourreaux étroits. Dans l’industrie, cette caméra fibre optique accompagne aussi la maintenance préventive et les contrôles réglementaires.

Caméra endoscopique ou caméra de canalisation : quelles différences ?

La caméra fibre optique d’inspection se décline en deux familles bien distinctes. Chez AGM-TEC, l’endoscope s’appuie sur un câble semi-rigide à mémoire de forme que l’opérateur courbe à volonté pour atteindre des espaces exigus, tandis qu’une caméra endoscopique flexible pour canalisation travaille en linéaire dans des fourreaux étroits, sans possibilité d’orientation.

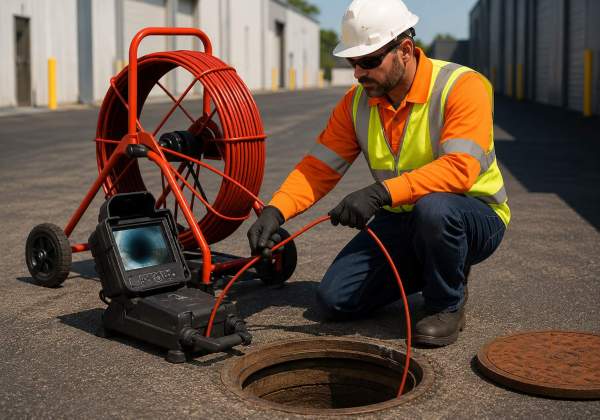

AMAFIBRE (amafibre.fr) détaille son aiguille caméra d’inspection de canalisation : une caméra étanche reliée à un fil de fibre de verre de 30 m, un enrouleur de câble, un patin à roulettes qui protège l’optique des chocs, des LED autorisant l’inspection dans l’obscurité totale, un moniteur couleur de 7 pouces avec pare-soleil, une télécommande et un boîtier de commande DVR pour enregistrer vidéo et son puis transférer les fichiers vers un PC. Les mesures relevées : fil de 4,8 mm de diamètre, de couleur jaune, tête de caméra de 300 x 110 mm. Le modèle YKPT55 de Sysmatec porte la longueur de câble de 60 à 120 m sur demande.

Comptez 491,99 € TTC, pour l’EAN 8718475935810 et la référence 141772.

Quels paramètres regarder pour choisir son modèle ?

Le diamètre de tête conditionne l’accès aux cavités. Comptez 9 mm pour l’endoscope digital USB 1100SI de Moineau Instruments, mais seulement 6 mm pour la caméra 1500SI/6MM, pensée pour les endroits très étroits. Chez VEVOR et DEPSTECH, on descend à 0,8 cm, voire 6,5 mm. La longueur vient ensuite : 1 m, 3 m, 5 m, 10 m, 15 m ou 20 m, avec des rallonges de 3 m assemblables jusqu’à trois exemplaires (3 x 3 m + 1 m = 10 m) sans perte de résolution. Avant l’achat, vérifiez l’indice de protection (IP) : une caméra pour inspection de tuyauterie sera forcément exposée à l’eau, et toutes ne répondent pas aux mêmes normes d’étanchéité.

Le modèle 1500SI affiche un champ de vision de 2 à 8 cm sur 70°, des photos 640 x 480 en JPG, de la vidéo à 25 images par seconde en AVI, une étanchéité IP67, 6 LED à intensité réglable et une alimentation par la prise USB du smartphone. Les références 1080P, 1920P et 2K 2560P montent en définition, et une caméra inspection canalisation haute définition facilite grandement l’identification précise de la nature et de l’emplacement d’un problème. Côté ergonomie, une caméra télescopique adaptable se repère aussi à son écran IPS de 3,5, 4,3 ou 5 pouces, ses 8 LED réglables, son zoom 8x et sa tête articulée à 180° ou 210°.

• Optique : simple, double ou triple, avec tête orientable
• Autonomie : batterie de 2600 à 2860 mAh, carte SD de 32 Go
• Connexion : USB-C, iOS ou Wi-Fi selon le modèle

Quel budget prévoir pour une caméra d’inspection à fibre optique ?

Chez Moineau Instruments, la caméra de 1 m pour endoscope 1500SI s’affiche à 42,01 € TTC au lieu de 60,02 €, tandis que l’endoscope digital USB coûte 60,08 €, la caméra de 6 mm 89,04 € (106,85 € en tarif de base) et la rallonge de 3 m entre 89,13 € et 106,96 €. L’endoscope numérique double caméra Wi-Fi atteint 99,04 €, l’endoscope LCD à fibre optique de 1 m 225,13 € TTC et l’endoscope LCD à écran 3,5 pouces 270,16 €. Chez AMAFIBRE, l’aiguille caméra d’inspection de canalisation grimpe à 491,99 € TTC, avec livraison offerte dès 300 € HT d’achat, et le miroir d’inspection à manche télescopique se négocie à 6,17 € TTC.

Le ticket d’entrée varie donc fortement selon l’usage visé. Pour une vérification ponctuelle, un miroir ou un petit accessoire suffit, alors qu’un vidéoscope complet avec écran intégré implique un investissement nettement supérieur. Un revendeur propose aussi le paiement fractionné en 3 ou 4 fois sans frais, ce qui lissé la dépense sur un matériel à plusieurs centaines d’euros.

D’autres pistes permettent de réduire la facture : des annonces de seconde main démarrent autour de 15 €, et la location existe chez AGM-TEC pour les besoins ponctuels. Avant d’acheter, mieux vaut donc comparer le prix du boîtier, celui des rallonges et celui des têtes interchangeables, car les accessoires pèsent souvent lourd dans le total.

Comment certifier la propreté des connecteurs optiques en télécom ?

Pour garantir la fiabilité d’une liaison optique en environnement télécom, le contrôle visuel des connecteurs ne suffit plus : il faut le certifier. Le FI-7000 FiberInspector Pro de Fluke Networks, développé autour de la plateforme Versiv, est présenté par Wavetel (wavetel.fr) comme le premier outil du marché capable de certifier la conformité ou la non-conformité de la propreté des connecteurs de fibre optique. Il suffit de 2 secondes pour obtenir une certification automatisée, accompagnée d’une image nette de la fibre inspectée.

Des cas d’usage variés

L’appareil s’appuie sur le standard IEC 61300-3-35 et offre une indication graphique des zones à problème : contamination, ébréchures et rayures. La gestion des rapports s’effectue via le logiciel LinkWare. Ses cas d’usage couvrent la certification de la propreté des connecteurs, l’évaluation de la conformité des extrémités de fibres, la vérification de la présence de saleté, l’élimination de la contamination, ainsi que les environnements datacenter, LAN et inter-bâtiment.

• Certification de la propreté des connecteurs optiques
• Évaluation de conformité des extrémités de fibres
• Vérification de la présence de saleté
• Élimination de la contamination

Wavetel, Premier Advantage Partner de Fluke Networks depuis 2008, situe à ses côtés le CertiFiber Pro pour la photométrie et l’OptiFiber Pro, réflectomètre OTDR multimode et monomode. Autant d’appareils complémentaires pour inspecter, certifier et dépanner une infrastructure fibre optique.

Acheter, louer ou choisir du matériel d’occasion : quel choix pour une entreprise ?

Acquérir une caméra d’inspection ne se résume pas à un achat sec : le modèle économique compte autant que la fiche technique. AGM-TEC propose la vente et la location de ses caméras endoscopiques, une souplesse qui convient aux interventions ponctuelles comme aux besoins récurrents.

Chez les distributeurs français, l’achat s’accompagne de services concrets : livraison express en 24 à 48 h via GLS ou Chronopost, colis sécurisés et assurés, livraison offerte dès 300 € HT d’achat chez AMAFIBRE, paiement en 3 ou 4 fois sans frais, satisfait ou remboursé sous 30 jours, service client du lundi au samedi. Pour le conseil, l’atelier de fabrication AGM-TEC à Bessières, en Haute-Garonne, répond au 05 61 42 90 63, et les techniciens de RMS Contrôle au 02 79 09 00 95 guident le choix des accessoires.

Autre voie, la seconde main : des annonces circulent autour de 15 €, tandis que les pièces détachées restent disponibles — caméra de rechange de 1 m, rallonge de 3 m, caméra de 6 mm, embouts miroir, crochet et aimant. D’où un réflexe utile : vérifier le service après-vente et la disponibilité des rechanges avant de commander.

Choisir sa caméra fibre optique selon son usage

Le diamètre de tête, la longueur de câble et le type d’optique déterminent l’usage réel d’une caméra fibre optique. Un modèle à 6 mm n’accède pas aux mêmes cavités qu’une tête de 9 mm, et les rallonges de 3 m assemblables permettent d’atteindre 10 m sans perdre en résolution. Le budget s’étend de 42 € TTC pour une caméra de 1 m jusqu’à 491,99 € TTC pour une aiguille de canalisation de 30 m. Entre achat, location et seconde main, chaque entreprise arbitre selon ses interventions. Reste une question : la certification automatisée de la propreté des connecteurs va-t-elle devenir la norme sur tous les chantiers fibre ?
